Disegni storici andati perduti? Il rilievo laser scanner ci viene in aiuto
Per affrontare la vulnerabilità sismica di un edificio storico è indispensabile ricostruire il modello strutturale per effettuare le verifiche. Per l’edificio in esame sono andati perduti tutti i disegni storici del progetto strutturale ma grazie al rilievo dell’esistente con metodologia laser-scanner, che ha consentito di ricostruire un modello BIM dettagliato, accompagnato dalle prove in situ e dal modello di calcolo simulato, siamo riusciti a ricostruire l’intera struttura.
Una volta individuata la tipologia strutturale dell’edificio, il modello BIM ci ha permesso di ricostruire la maglia strutturale e di definire gli ingombri massimi che potevano assumere gli elementi strutturali, in questo caso pilastri e travi. Le dimensioni e le caratteristiche degli elementi sono state poi tarati con le indagini in situ e con il progetto simulato. (rif. Figura 1)

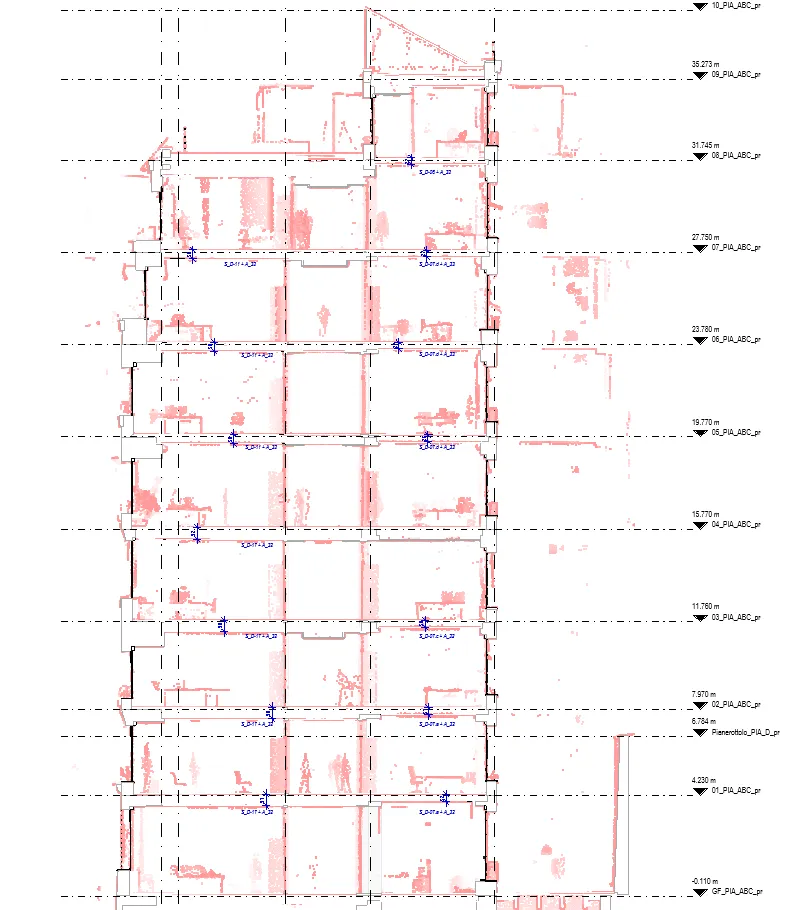

Figura 1: Individuazione maglia strutturale e elementi strutturali all’interno del modello BIM
Stesso processo per la caratterizzazione dei solai. Dal modello BIM è stato possibile definire e raggruppare le tipologie di solai per spessore e per luci analoghe, successivamente con le indagini svolte sono state individuate e caratterizzate le diverse tipologie di solai sia a livello geometrico sia a livello strutturale. (rif. Figura 2)
Un lavoro iterativo che ha portato ad avere una struttura completa in ogni sua parte. (rif. Figura 3)

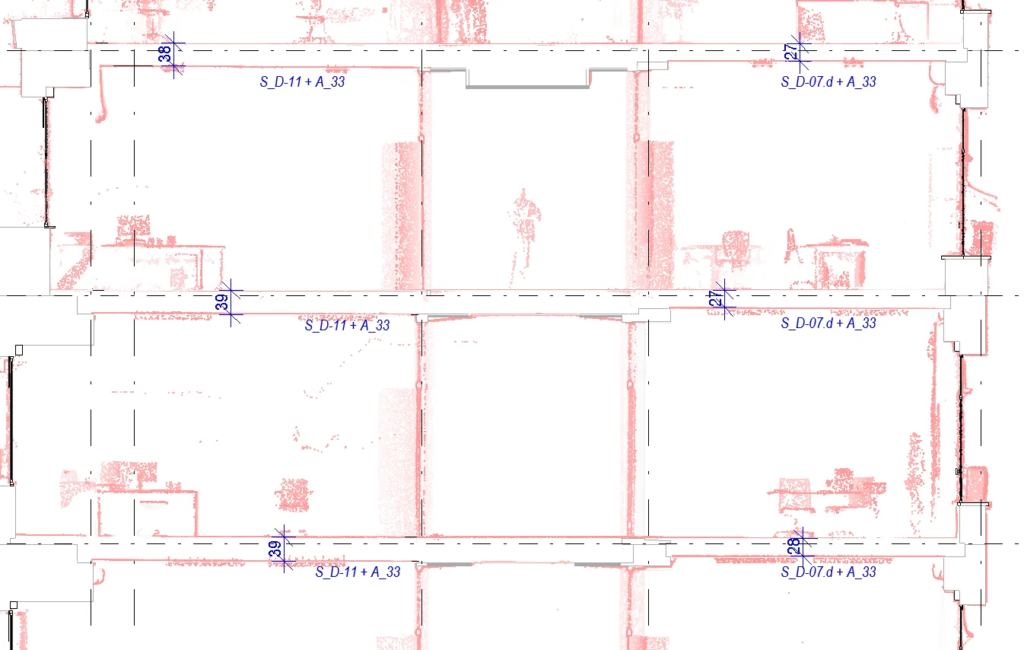

Figura 2 – Definizione e individuazione delle tipologie dei solai ai vari piani

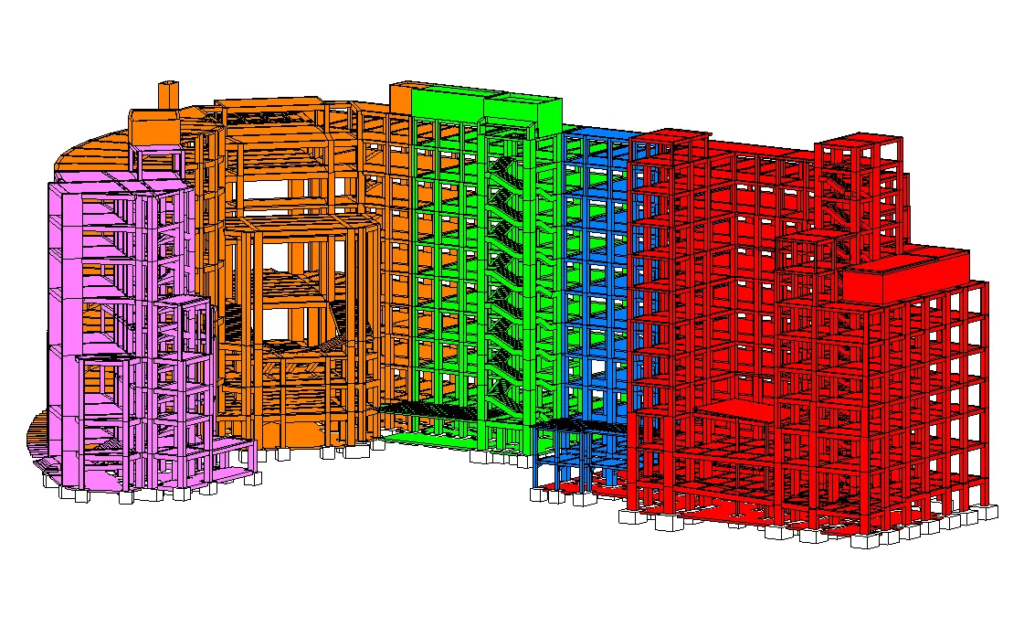

Figura 3: Modello strutturale completo e individuazione blocchi strutturali
