La rappresentazione delle armature in 3D è uno strumento BIM estremamente utile. Talvolta nel caso di forme estremamente complesse la rappresentazione 3D risulta essere necessaria per comprendere la forma effettiva delle armature, evitare la presenza di interferenze che potrebbero comprometterne l’assemblaggio in cantiere e per realizzare una comunicazione efficace per tutti i soggetti coinvolti.

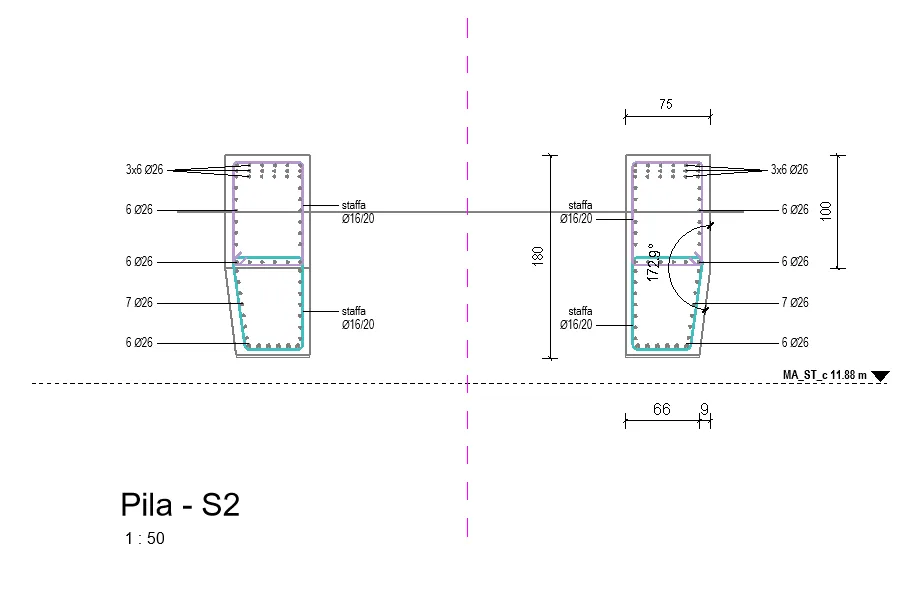

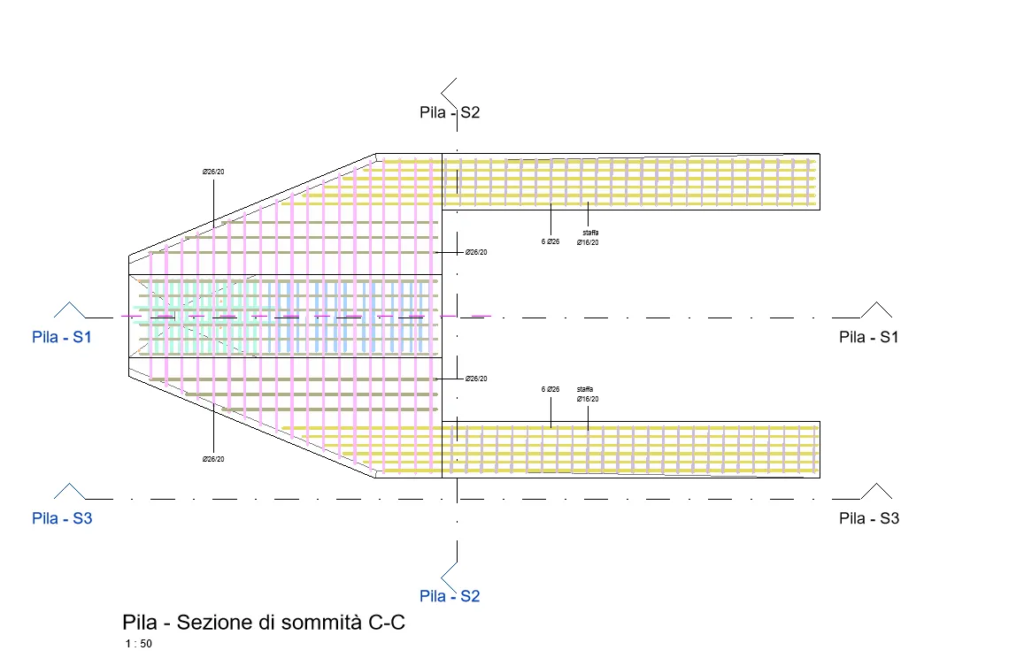

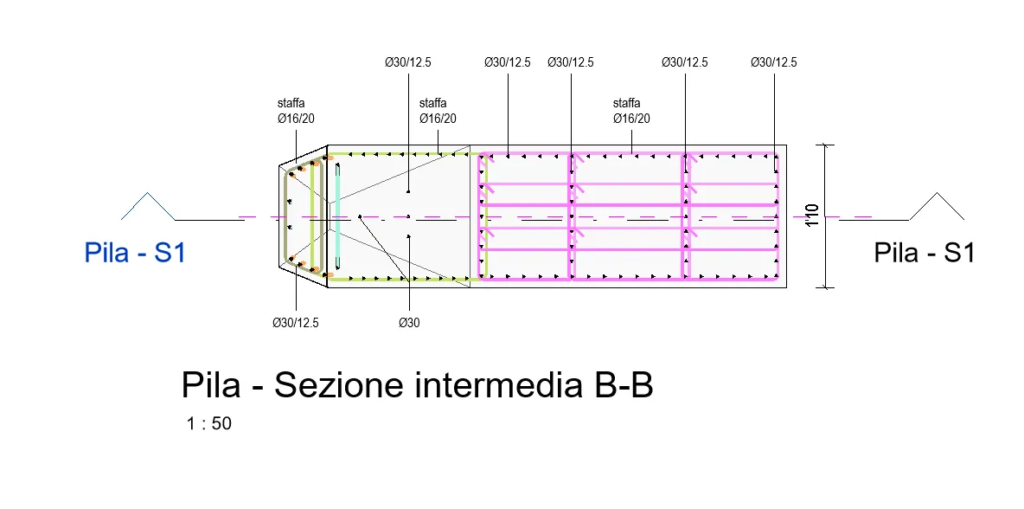

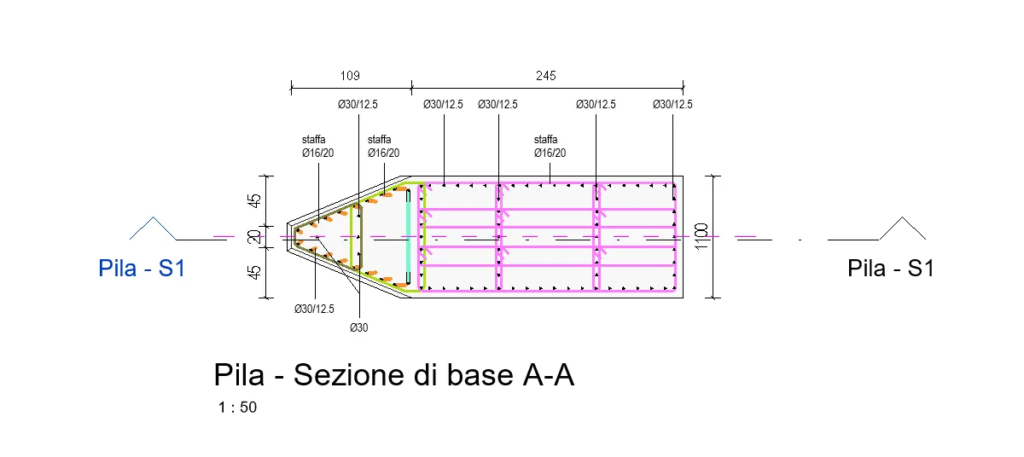

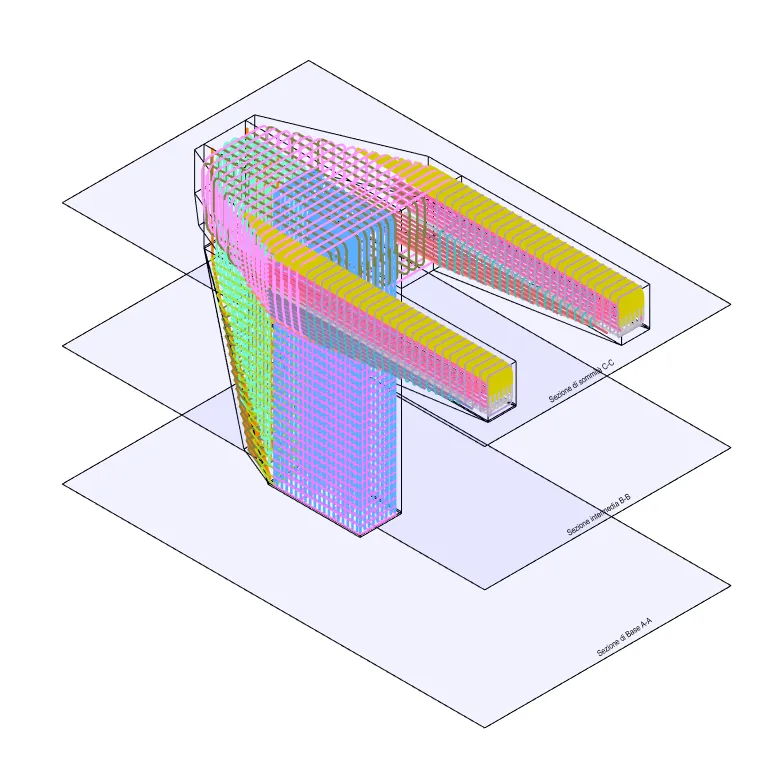

In questo caso si tratta di una pila di sostegno per un sovrappasso ferroviario, la forma singolare di questo elemento che presenta svasature che seguono piani con molteplici inclinazioni differenti ci ha fatto propendere da subito verso la rappresentazione delle armature in 3D. La scelta poi di scegliere colori diversi per le diverse tipologie di ferri rende immediatamente riconoscibile ciascuna armatura nelle diverse viste e nelle corrispettive distinte.
